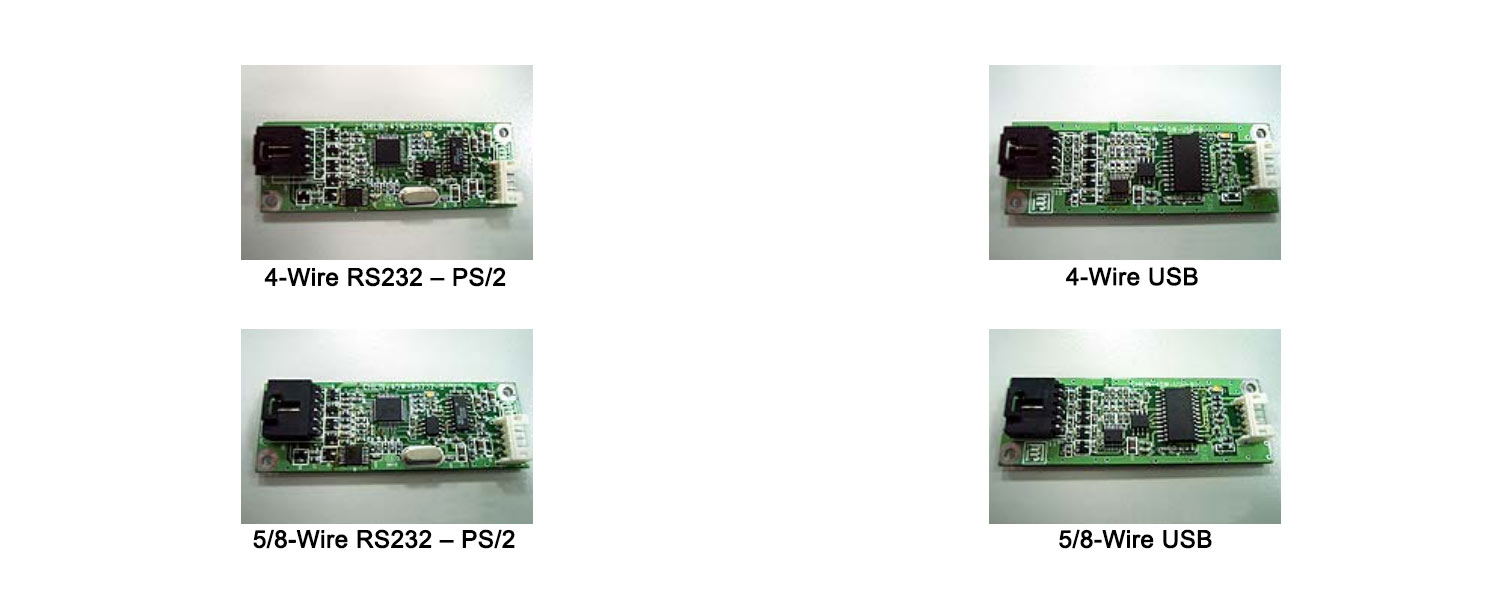

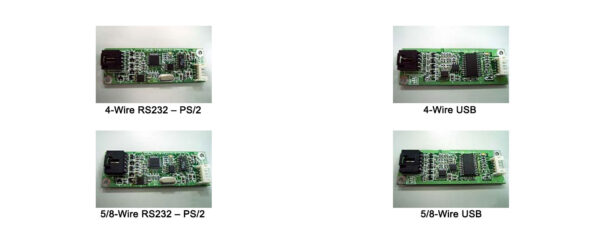

IPC – TSC Touch Screen Controller Board Serie: TSC-USB-RS232-PS/2
Das Touch Controller Board verbindet einen Touch Screen mit einem Computer über die
Schnittstellen RS232, USB oder PS/2. Es dient dazu, die Koordinaten zu dekodieren, eine Signal Anpassung durchzuführen und an den PC auszugeben. Das Treiberprogramm stellt eine simulierte Mausfunktion bereit und unterstützt die PC Betriebssysteme Windows 98, Windows NT4, Windows 2000, Windows CE 2.12/3.0/.NET, Windows XP, DOS, Mac OS und Linux.

Controller Spezifikation

Stromversorgung +5VDC (max. 100mA, typisch 70mA, 50mV max. ripple peak-to-peak)
Betriebstemperatur 0 bis +60 °C
Lagertemperatur -40 bis +80 °C
Relative Luftfeuchte 95% bei +60 °C
Protokolle RS232 Version : 9600 bauds, None parity, 8 data bits, 1 stop bit
USB Version l : USB 1.1 low speed
PS/2 Version : PS/2 mouse
Auflösung 2048 x 2048
Reaktions-Rate RS232 Version : max 160 points/sec
USB Version : max 160 points/sec
PS/2 Version : max 140 points/sec
Antwortzeit max. 35ms
Pinout-Festlegung 4 wire Version : X+, Y+, X-, Y-
5 wire Version : UL, UR, COM, LR, LL

Features der TouchKit Software

Kalibrierung 1. Fast full oriental 4 points position
2. Support monitor/display rotation
Kompensation Genauigkeit von 25 Punkten Linearität
Draw Test Positions- und Linearitäts-Verifikation
Controller Einstellungen 1. Unterstützung vieler Controller
2. Dynamische add/remove Controller
3. Wechsel des Controller-Interfaces ohne reboot
Sprachen Unterstützt 9 Sprachen bei Windows
Mouse Emulation 1. Rechts/Links Tasten-Emulation | 2. Click/Ziehen-Modus
Sound Notification 1. Kein sound | 2. Touch down | 3. Lift up
Doppel Click 1. Konfigurierbare Doppel-click Geschwindigkeit
2. Konfigurierbares Doppel-click Feld
Betriebssystem Support 1. Windows 95/98/ME/2000/NT4/XP
2. Windows CE2.12, 3.0, .NET
3. Linux (X Window Version: 3, 4; Red Hat: 6.0~8.0; Mandrake 5.0~9.0)
4. Mac OS9
5. MS-DOS:Supports display resolutions: 320×200, 640x
200, 640×350,[nbsp]640×480, 800×600, 1024×768, 1280×1024
COM Port Support 1. Support COM1~COM256 für Windows und Linux
2. Support COM1~COM8 für DOS



TSC-USB/RS232 Controller board Serie



Modell Beschreibung
TSC-USB-W4R-SC 4-wire USB Version Controller board+180cm USB Kabel
4 pin Flachbahn Kabel + Software
TSC-RS232-W4R-SC 4-wire RS232 Version Controller board+180 cm RS232 Kabel
4 pin Flachbahn Kabel+ Software
TSC-USB-W5/8R-SC 5/8-wire USB Version Controller board+180cm USB Kabel
5/8 pin Flachbahn Kabel + Software
TSC-RS232-W5/8R-SC 5/8-wire RS232 Version Controller board+180 cm RS232 Kabel
5/8 pin Flachbahn Kabel + Software
TSC-RS232-W5R-SCELO 5-wire ELO kompatible RS232 Version Controller board+180 cm
RS232 Kabel
TSC-IC/USB-W4RD-SC 4-wire USB-firmware IC
TSC-IC/RS232-W4R-SC 4-wire RS232-firmware IC
TSC-IC/USB-W5/8R-SC 5/8-wire USB-firmware IC
TSC-IC/RS232-W5/8R-SC 5/8-wire RS232-firmware IC
TSC-IC/RS232-W5R-SCELO 5-wire ELO kompatible RS232-firmware IC
