PMS – PC – Maschinensteuerung

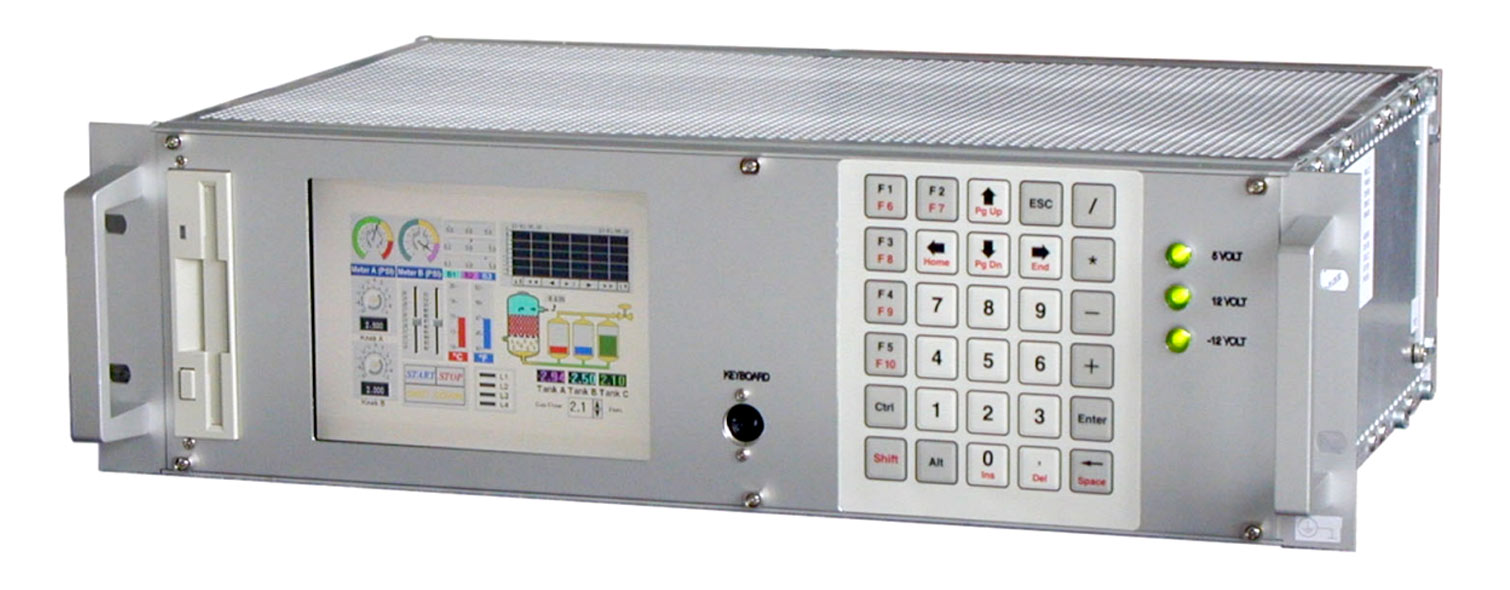

PMS – PC-Maschinensteuerung 19“/3HE Rack, Rechner, TFT und Tastatur

HF-Baugruppenträger 19“3HE/84TE mit TFT-Display, Frontfolientastatur,
modularem Industrie-PC, FD/HD-Laufwerken, Netzteil, Betriebssystem.

ANWENDUNG
Die PMS ist einsetzbar als Industrie-Maschinenrechner mit Bedien- und Visualisierungs System. Sie wird verwendet als zentrale Steuerung, als Master- oder Slaverechner in dezentraler Automatisierungsarchitektur und als vernetzbares Kommunikationssystem. Das Gerät wird in 19“ Schaltschrankrahmen (bei frontseitiger Befestigung wie Abbildung) oder auf Montageplatten (bei rückseitige Befestigung) eingebaut.

BESCHREIBUNG
Die PMS besteht aus einem Standard-19“/3HE-Baugruppenträger, der in Breiten von 84/63/42/28 Teileinheiten in HF-fester Ausführung erhältlich ist. In die Alu-Fronttafel eingebaut sind ein FD-Laufwerk, ein 6,5“ VGA TFTDisplay mit Schutzscheibe, eine Frontfolientastatur mit 30 Tasten und MatrixTastaturencoder, eine Buchse für PS2-Tastatur/Maus und diverse StatusLEDs. Alle Schnittstellen sind in die Rückseite herausgeführt.
Intern sind eine CPCI- oder ISA/AT96-Busplatine mit 3-, 5- 7- oder 10 Steckplätzen und ein Singleboard-PC eingebaut. Die Rechenleistung der lüfterlosen CPU kann zwischen AMD Geode 266 MHz, VIA Eden 400 MHz und Intel Celeron 650 MHz gewählt werden. Auch aktiv gekühlte CPUs bis Pentium M 2GHz sind verfügbar. Der Hauptspeicher ist je nach CPU bis zu 1GB ausbaubar, eine bootfähige CompactFlash oder ein 2,5“-Flashdrive können ergänzt werden. Alle üblichen PC-Schnittstellen sind an Bord; CDROM- oder USB-Stick sind extern anschließbar. Das Netzteil ist mit Filter und Power-Schalter in 24VDC- oder 90-240VAC wählbar.

OPTIONEN
Weitere PC-Komponenten sind integrierbar: PC-Card, Modem, WLAN, Zusatzschnittstellen und digitale/analoge Peripheriekarten. Die Anordnung aller Schnittstellen kann sowohl in der Frontblende als auch rückseitig erfolgen. Das System kann ab Bedarf von [gt]25 Stück/Jahr kundenspezifisch konfiguriert werden.
