MSP – Maschinen-Steuerungs-PC

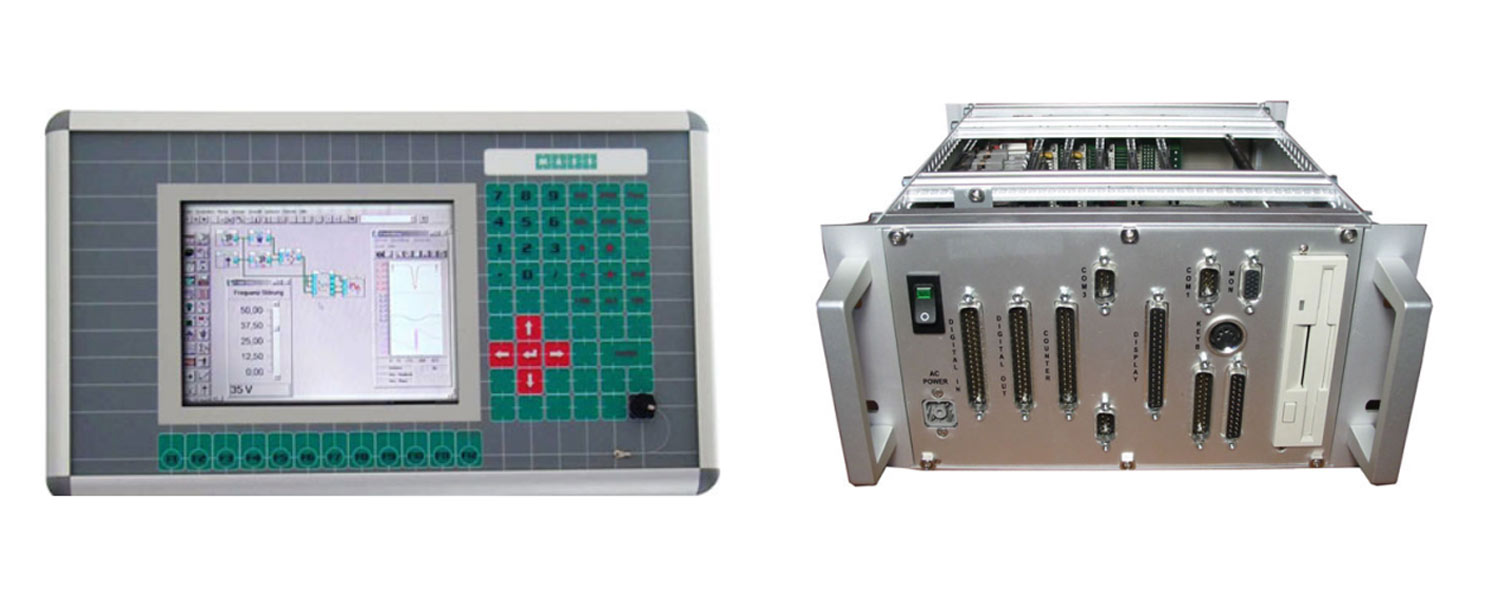

MSP – Maschinen-Steuerungs-PC 19“ Rechner, LCD-Terminal u. Servicepack

HF-Baugruppenträger 19“/3HE mit ISA/AT96-Bus, Euroboard-IPC mit 3 Achsen Positioniersteuerung, 64 digit. I/O, FD/HD Laufwerke, Soft-SPS; externes Bedien- und Anzeigeterminal; Servicetastatur mit Kleindisplay.

ANWENDUNG
Der MSP Maschinen-Steuerungs-PC bedient einen Lackier-Roboter mit 3 Positionierachsen und dazugehöriger Binärsteuerung.Die Anlage ist Teil einer Fertigungsstraße für Möbel. Die Fahrprogramme des Roboters werden im Einrichtbetrieb von Hand gesteuert, die Fahrwege und Reihenfolge der Bewegungen werden auf Harddisk abgespeichert und auf FD ausgegeben. Die Bedien- [&] Anzeige-Ebene mit komfortabler Bedienerführung erfolgt auf dem Industriemaschinen-Terminal IMT. Das 19“-Rack wird im Schaltschrank auf der Montageplatte befestigt, das IMT ist am Anlagenbedienstand montiert.

BESCHREIBUNG
Der MSP besteht aus einem Standard-19“/3HE/42TE-Baugruppenträger in HF-fester Ausführung und mit Schraubbefestigung. Alle Schnittstellen sind an die Frontseite herausgeführt.

Intern ist eine CPCI- oder ISA/AT96-Busplatine mit 5 Steckplätzen eingebaut. Die Rechenleistung der lüfterlosen CPU kann zwischen AMD Geode 266 MHz, VIA Eden 400 MHz und Intel Celeron M 650 MHz gewählt werden. Auch aktiv gekühlte CPCI-CPUs bis Pentium M 2GHz sind verfügbar. Der Hauptspeicher ist je nach CPU bis zu 1GB ausbaubar, eine bootfähige CompactFlash Disk oder 1 bis zu 2 HDD im 2,5“- oder 3,5“-Format können ergänzt werden. Alle üblichen PC-Schnittstellen sind an Bord; CD-ROM- oder USB-Stick sind extern anschließbar. Der Grafikanschluß wird je nach Bedarf als TTL- oder LVDS zur Verfügung gestellt. Das Netzteil ist mit Filter und Power-Schalter in 9-36V DC oder 90-265V AC wählbar.

OPTIONEN
Weitere PC-Komponenten sind integrierbar: PC-Card, Modem, WLAN, Zusatzschnittstellen und digitale/analoge Peripheriekarten. Das System kann ab Bedarf von [gt]25 Stück/Jahr kundenspezifisch konfiguriert werden. Als Betriebssystem können WIN XP, XP embedded, Linux, DOS oder ein Echtzeit-System geladen werden. Auch Standard-Anwenderprogramme, SoftSPS und Treiber sind in einem kundenspezifischen Image installierbar.
