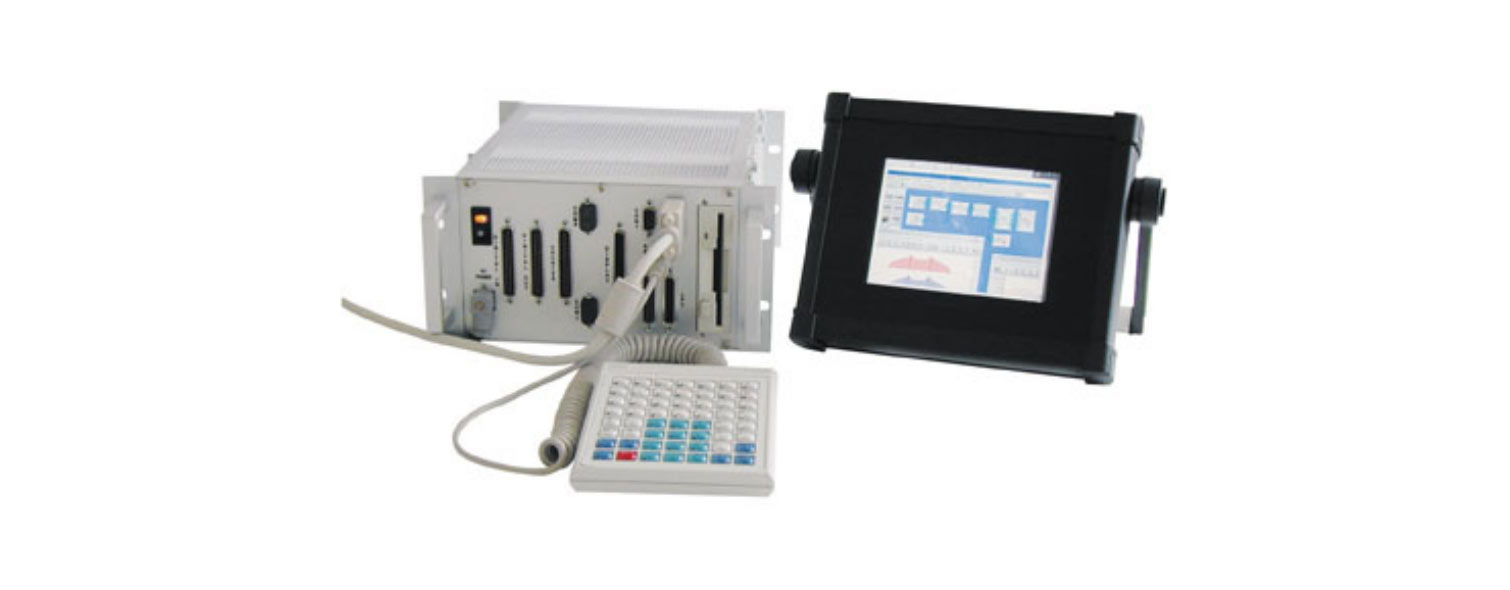

KSP – Kompakter Steuerungs-PC mit Service-Equipment

KSP • Kompakter Steuerungs-PC ½ 19“ Rack mit modularem Rechner

HF-Baugruppenträger 19“3HE/42TE mit ISA/AT96-Bus, Euroboard-IPC, digitale und analoge I/O Karten nach Wahl; HD/CF-Laufwerke, Netzteil, Betriebssystem und Soft-SPS. Service-Zubehör: Klein-LCD undTastatur.

ANWENDUNG
Der KSP wird eingesetzt als IPC-basierende Industrie-Maschinensteuerung für mittelgroße Automatisierungsanwendungen, die mit abgesetztem Bedien- [&] Anzeigeterminal ausgestattet werden oder vollautomatisch im Dauerbetrieb ohne Mensch-Maschine-Interface laufen.

Neben Binär- [&] Analog-Steuerungsfunktionen sind rechenintensive Aufgaben, Schnittstellenmanagement, Datenerfassung und Kommunikation über Feldbus oder Netzwerke die besonderen Stärken des KSP. Durch die variable Karten- Bestückung (CPU und max. 6 Peripheriekarten) sind die verschiedensten Automatisierungsaufgaben realisierbar.

BESCHREIBUNG
Der KSP besteht aus einem Standard-19“/3HE/42TE-Baugruppenträger in HF-fester Ausführung mit Schraubbefestigung für Montageplatten. Alle Schnittstellen sind an die Frontseite herausgeführt.

Intern ist eine CPCI- oder ISA/AT96-Busplatine mit 7 Steckplätzen eingebaut. Die Rechenleistung der lüfterlosen CPU kann zwischen AMD Geode 266 MHz, VIA Eden 400 MHz und Intel Celeron M 650 MHz gewählt werden. Auch Lüfter-behaftete CPCI-CPUs bis Pentium M 2GHz sind verfügbar. Der Hauptspeicher ist je nach CPU bis zu 1GB ausbaubar, eine bootfähige CompactFlash Disk oder 1 bis 2 HDD im 2,5“- oder 3,5“-Format können Verwendung finden. Alle üblichen PC-Schnittstellen sind an Bord; CD-ROModer USB-Stick sind extern anschließbar. Der Grafikanschluß wird bei Bedarf als TTL- oder LVDS zur Verfügung gestellt. Das Netzteil ist mit Filter und Power-Schalter in 24VDC- oder 90-265V AC wählbar.

OPTIONEN
Weitere PC-Komponenten sind integrierbar: PC-Card, Modem, WLAN, Zusatzschnittstellen und digitale/analoge Peripheriekarten. Das System wird ab Bedarfen [gt]25 Stück/Jahr kundenspezifisch konfiguriert. Als Betriebssystem können WIN XP, XP embedded, Linux, DOS oder ein Echtzeitsystem aufgespielt werden. Auch Anwenderprogramme wie Soft-SPS und Treiber sind in einem kundenspezifischen Image installierbar. Als MMI kann das Industriemaschinen Terminal IMT angekoppelt werden.
