CPS – CPS – CPCI-Steuerungs-Rack 19“/3HE

CPS – CPCI – Maschinensteuerung 19“/3HE Euroboard-Industrierechner

84TE Rack mit CPCI-Backplane 8 Slots, CPUs bis z. Zt. Pentium M 2GHz, UXGA-Grafik, CF/HD-LW, I/O-Peripheriekarten, Netzteil, Betriebssystem.

ANWENDUNG

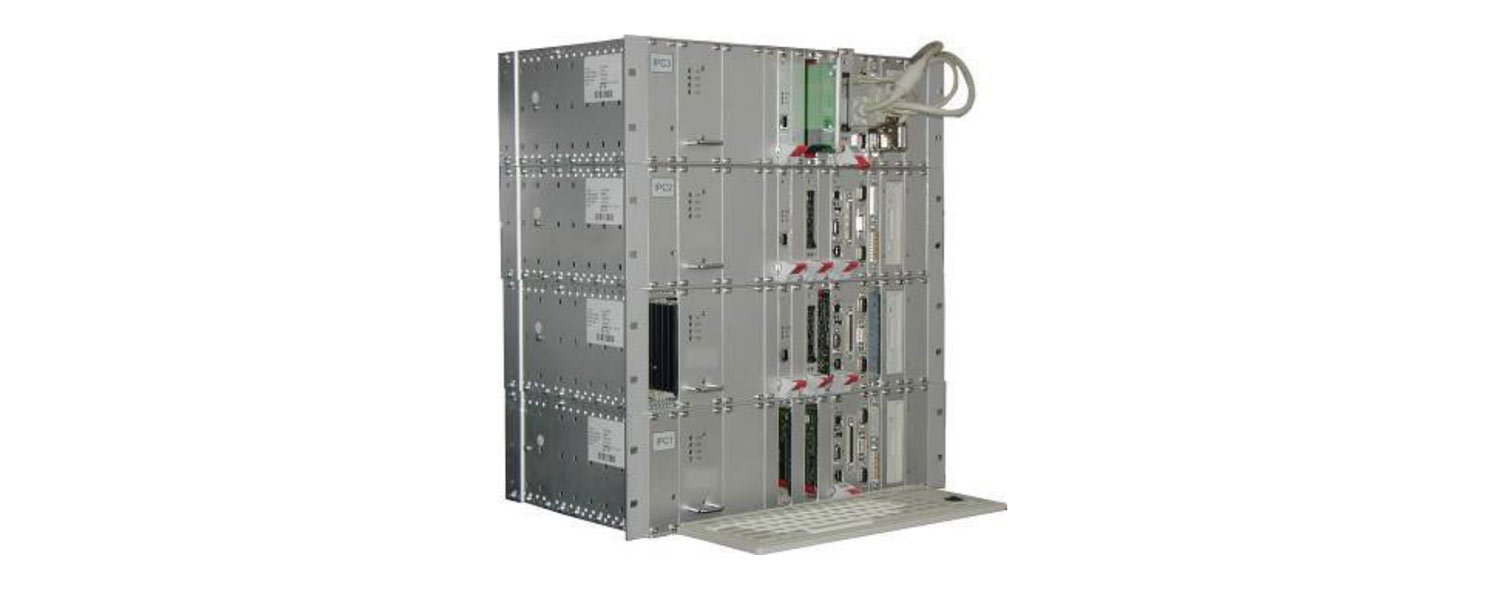

Die CPS ist einsetzbar als modularer Industrie-Maschinenrechner für höchste Anforderungen. Sie wird verwendet als zentrale Steuerung, als Master- oder Slaverechner in dezentraler Automatisierungsarchitektur und als vernetzbares Kommunikationssystem. Das Gerät wird in 19“ Schaltschränken (frontseitige Befestigung wie Abbildung) oder auf Montageplatten (rückseitige Befestigung) eingebaut.

BESCHREIBUNG
Die CPS besteht aus einem Standard-19“/3HE-Baugruppenträger mit 84TE Breite. Dieser enthält eine CPCI-Backplane mit 8 Kartensteckplätzen, eine Stromversorgung mit 5V, 12V, 15V und Status-LEDs sowie eine CPU mit wählbarem Prozessor bis Pentium M z .Zt. 2GHz und RAM Speicher bis 1GB. Die CPU enthält bei Taktraten [gt]800MHz einen Lüfter. Neben UXGA-Grafik mit TTL- oder LVDS Ausgang sind ein bootfähiges CF-Laufwerk, EIDE, 2xUSB 2.0, Ethernet 10/100 MBps sowie alle üblichen Schnittstellen an Bord. CD-ROM- oder USB-Stick sind extern anschließbar.

Es können 2,5 oder 3,5“ HDD bis 40/80GB eingesetzt werden. Für Peripherie- karten sind 7 freie Steckplätze vorhanden. Alle Anschlüsse werden in die Teilfrontplatten herausgeführt.

OPTIONEN
Weitere PC-Komponenten sind integrierbar: PC-Card, Modem, WLAN, Zusatzschnittstellen und digitale/analoge Peripheriekarten. Das System kann ab Bedarf von [gt]25 Stück/Jahr kundenspezifisch konfiguriert werden.
Die Betriebssysteme WIN XP, XPembedded, Linux oder Echtzeit-Multitasking OS werden mit allen benötigten Treibern und Utilities als kundenspezifisches Image installiert.
